Гидравлические ручные и полуавтоматические хонинговальные станки ROBBI


ВРЕМЕННО НЕ ПОСТАВЛЯЕТСЯ


Линия станков ROBBI

Хонинговальные станки для хонингования всех типов блоков и цилиндров выпускаются итальянской фирмой ROBBI S.p.A. и продаются в США и Канаде под марками RMC и Storm Vulcan.


Хонинговальный станок


Хонинговальные станки LM 150, SET 150 и SET 200 - легкое управление и минимум операций для прецизионной работы. Высокое качество работы благодаря жесткой подаче брусков хонинговальной головки. Окраска в любой цвет по выбору заказчика.

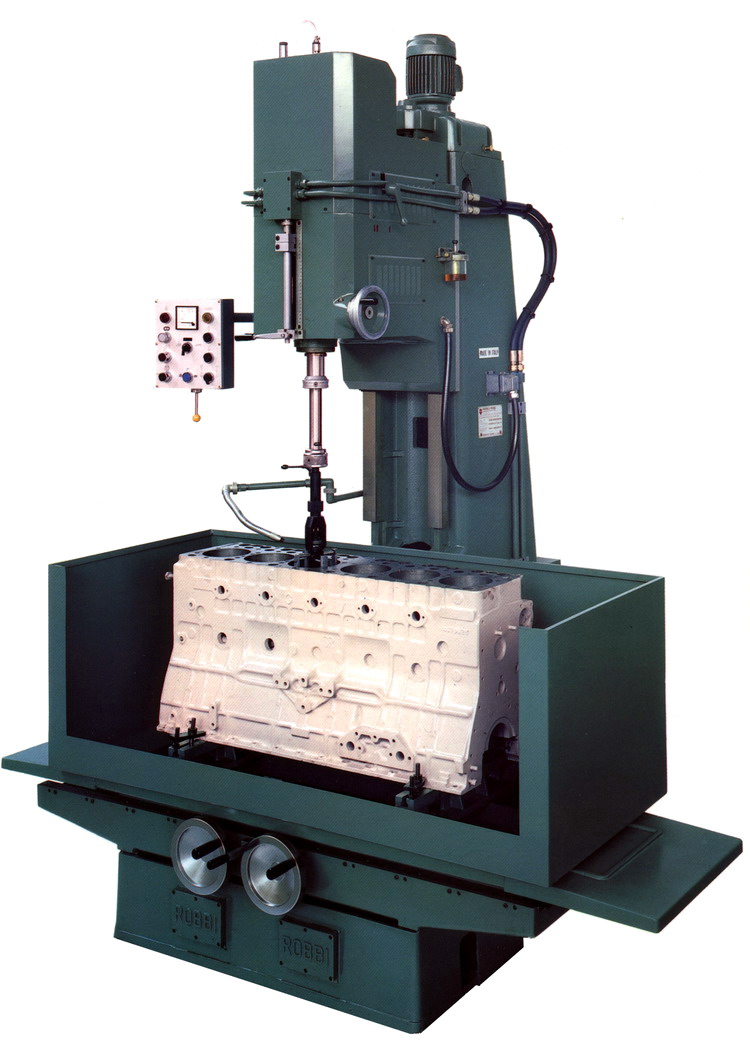

Хонинговальный станок ROBBI LM150 Хонинговальный станок ROBBI SET150L Хонинговальный станок ROBBI SET150E Хонинговальный станок ROBBI SET200


Отличительные особенности хонинговальных станков:


  • Быстрые снятие/установка хонинговальной головки.
  • Телескопический шпиндель для быстрого выбора рабочей позиции хонголовки по высоте.
  • Быстрая настройка верхней и нижней крайних положений хонголовки при хонинговании.
  • Возможность простой регулировки частоты вращения и вертикальной подачи хонголовки.
  • Жесткая подача брусков на разжим с автоматической или ручной регулировкой, возможность использования различных хонголовок, включая SUNNEN.
  • Простое крепление V-образных блоков цилиндров.

Станок SET 150:


  • версия L – базовая машина с ручной регулировкой параметров и дискретной регулировкой частоты вращения и подачи хонголовки,
  • версия LE – с плавным электронным регулированием частоты вращения и дискретной регулировкой подачи хонголовки,
  • версия E – модель с плавным электронным регулированием частоты вращения и подачи, вертикальной подачей хонголовки и подачей брусков на разжим, с электронной индикацией этих параметров, с продольным и поперечным перемещением стола.

Станок LM 150 имеет рабочую бабку на воздушной подушке.

Все станки имеют большой выбор дополнительного оборудования для установки и хонингования любых блоков цилиндров.

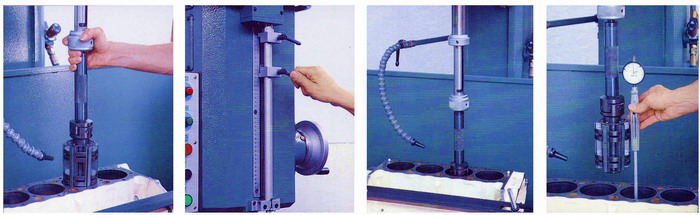

Процесс хонингования: установка хонголовки, регулировка мертвых точек, хонингование, измерение диаметра

Процесс хонингования: установка хонголовки, регулировка мертвых точек, хонингование, измерение диаметра


Пульт управления станком Органы управления станком

Пульт и органы управления станком


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ


ПАРАМЕТРЫ

LM 150

LM 150-L

SET 150

SET 150-L

SET 200

Обрабатыв. диаметры цилиндров мм 31- 150 31- 150 31- 150 31- 170 31- 300
Макс. длина хонинг-ния мм 320 320 380 380 800
Макс. шпиндел. подача мм 250 250 300 300 250
Макс. перемещ-е шпинделя мм 900 900 1340 1340 1600
Шпиндел. скорости вращения об/мин 70- 140 70- 140 70- 140 70- 150 50- 75- 100- 150
Вертикал. подача шпинделя м/мин 0-18 0-18 0-18 0-18 0-18
Расстояние от шпинделя до направл. колонны мм 350 350 350 350 430
Макс. расст-ние от стола до хон головки мм 600 770 800 800 800
Размеры стола мм 1100 x 850 1450 x 850 1400 x 500 1400 x 500 1350 x550
Продольн. ход стола мм - - 1340 1340 1300
Поперечн. ход стола мм - - - 80 80
Главный шпиндел. двигатель кВт 1340 1340 2,2- 1,5 2,2- 1,5 3,5- 2,5
Гидравл. насос кВт 0,75 0,75 2 2 3
Насос системы охлаждения кВт 0,15 0,15 0,12 0,12 0,25
Габариты станка: длина x ширина x высота мм 1500 x950 x2350 1850 x950 x2520 2380 x1370 x2300 2380 x1370 x2300 2200 x1500 x2700
Требуемое рабочее простр-во мм 1640 x1120 x2230 2000 x1120 x2270 3720 x1370 x2800 3720 x1370 x3000 3720 x1370 x3000
Приблизит. чистый вес кг 500 600 1200 1200 1500
Приблизит. вес брутто с коробкой кг 600 730 1500 1500 1800
Размеры упаковки м 1,64x 1,12x 2,23 2,0x 1,12x 2,27 1,8x 1,52x 2,47 1,86x 1,5x 2,47 1,86x 1,78x 2,66
Объем упаковки м3 4,758 4,758 6,758 7,142 7,758

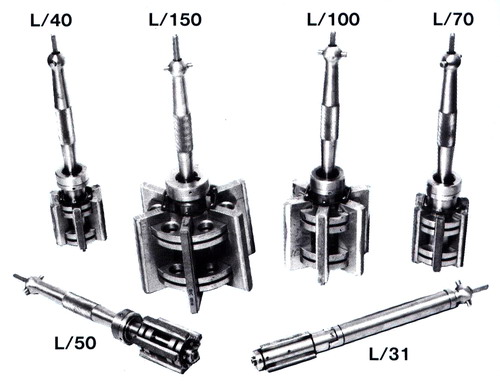

Хонинговальные головки

- с ограниченным диапазоном подачи брусков на разжим:


Хонинговальная головка

L/31

L/40

L/50

L/60

L/70

L/80

L/100

L/120

Диаметр хонинг-ния, мм 31 - 51 40 - 55 51 - 74 59 - 85 70 - 104 83 - 110 102 - 154 120 - 180


Хонинговальные головки

- универсальные:

350-P – Автоматическая универсальная хонголовка (типа SUNNEN) для диаметров 62-170 мм.
350-S – Автоматическая универсальная хонголовка (типа SUNNEN) для диаметров 62-300 мм.


СТАНДАРТНОЕ ОБОРУДОВАНИЕ


  • Комплектная электрическая система.
  • Комплектная гидравлическая система с резервуаром.
  • Комплектная система охлаждения.
  • Пара поддержек с зажимами для рядных блоков.
  • Набор гаечных ключей.
  • Руководство по эксплуатации.

Приспособление для крепления блоков

ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ


  • Хонинговальные головки и бруски.
  • 150B Крепление для быстрого зажима блоков цилиндров.
  • 157B Крепление для зажима V-образных блоков цилиндров.
  • 161B Крепление для зажима V-образных блоков цилиндров с углом в 30° и 45°.
  • 153B Универсальное крепление для зажима гильз цилиндра.
  • 152B Крепление для зажима цилиндров мотоциклов.
  • Микрометрические приборы для измерения цилиндров в диапазоне 30-300мм.
  • Запасные держатели и абразивные камни.


Ориентировочные отпускные цены (EURO, без НДС и транспорта) в стандартной комплектации без инструмента и оснастки:
LM 150 - от 15 000.00
LM 150-L - от 18 600.00
SET 150-L - от 26 800.00
SET 150-LE - от 28 600.00
SET 150-E - от 32 800.00


Скачать буклет расточного станка ROBBIПодробная информация об особенностях конструкции, характеристиках и ценах хонинговальных станков ROBBI и их дополнительного оборудования приведена в буклете, который Вы можете скачать здесь.
