Расточной станок для блоков и гильз цилиндров модели VCB (VCBM)


Линия станков Maxpreci-DALCAN Machines

ВРЕМЕННО НЕ ПОСТАВЛЯЕТСЯ


НАСТОЯЩЕЕ ЕВРОПЕЙСКОЕ КАЧЕСТВО ПО ДОСТУПНОЙ ЦЕНЕ!

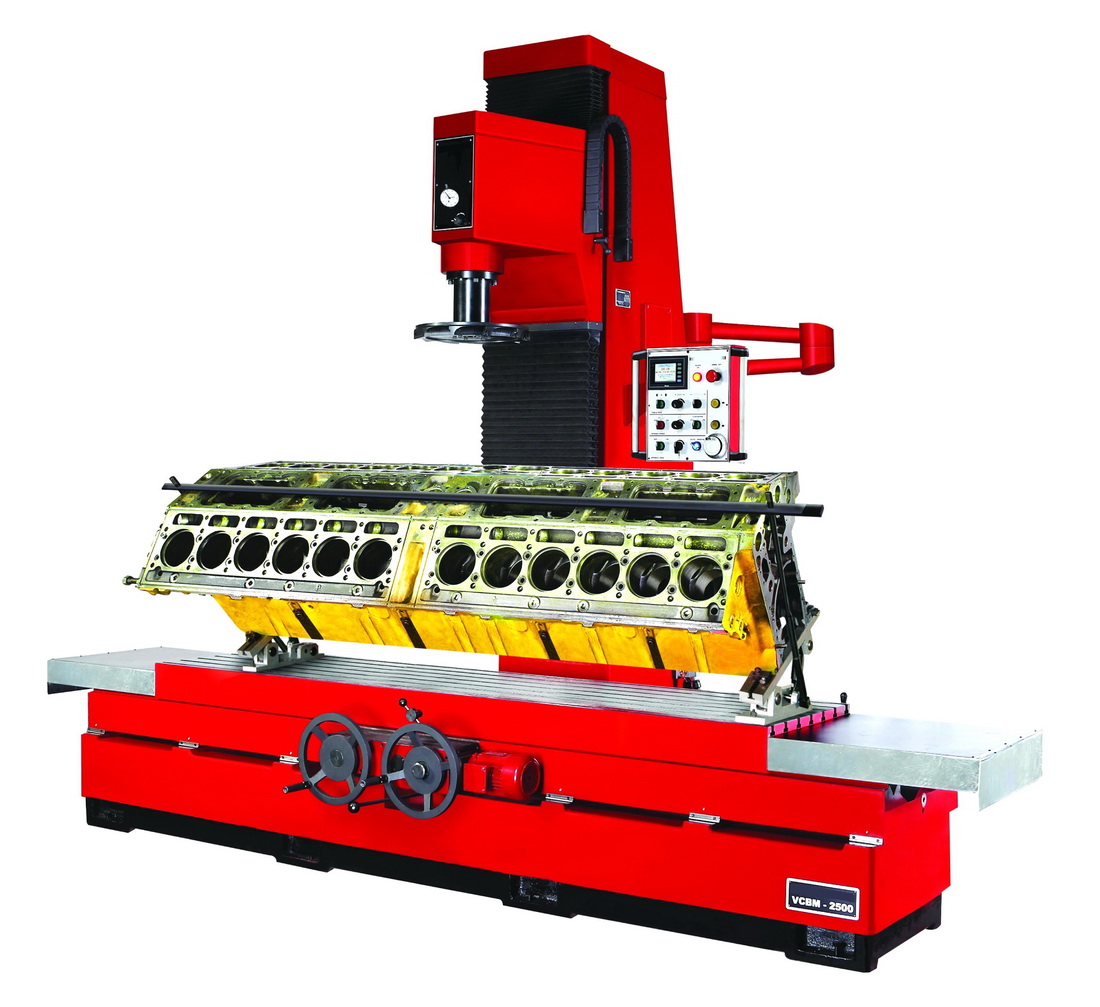

Расточной станок VCBM 2500


Недорогие высокоточные станки для расточки всех типов блоков цилиндров, включая гильзы и цилиндры мотоциклов, с возможностью обработки плоскости. Все модели имеют плавно регулируемую скорость вращения и подачу шпинделя с помощью частотных преобразователей и большой набор оснастки для обработки любых деталей.

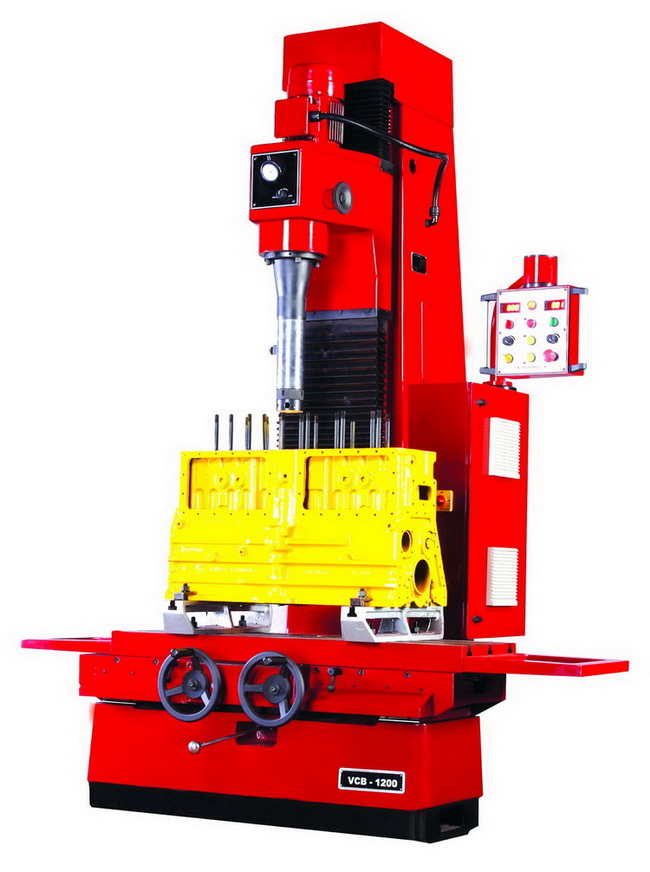

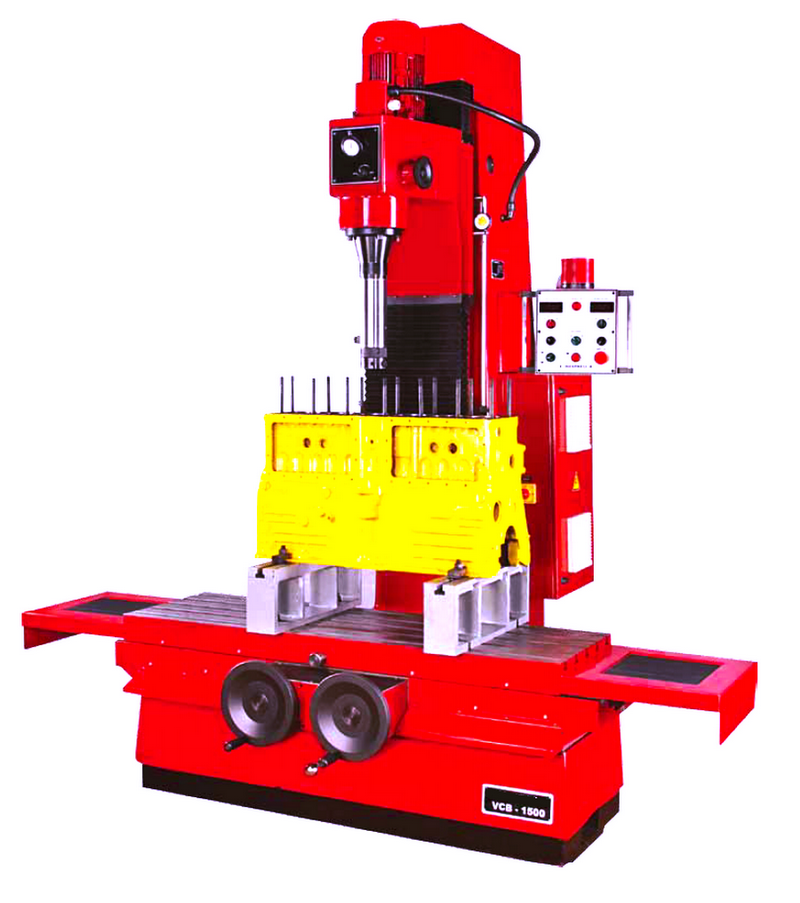

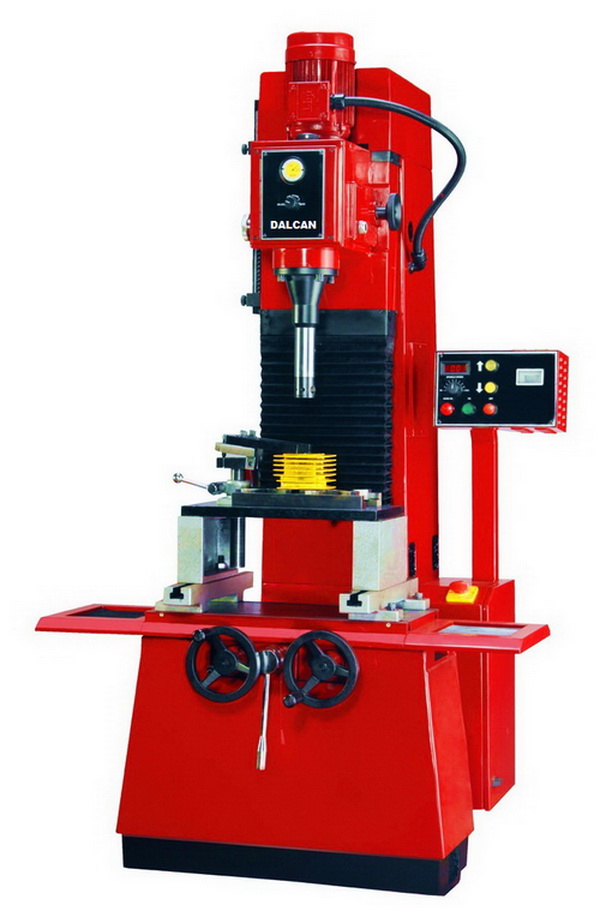

Расточной станок VCB 700 - нажмите, чтобы увеличить Расточной станок VCB 1200 - нажмите, чтобы увеличить Расточной станок VCB 1500 - нажмите, чтобы увеличить

Станки модификаций M имеют плавно переменную подачу стола и возможность установки фрезерной головки для фрезерования. Окраска в красный цвет, но возможен любой другой цвет по выбору заказчика.



Технические особенности

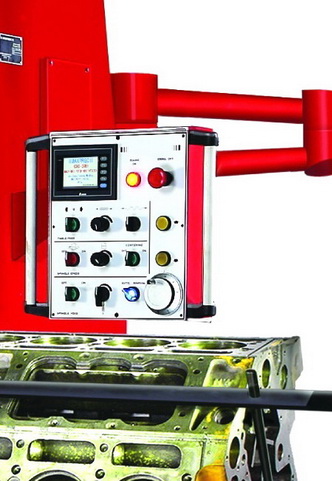

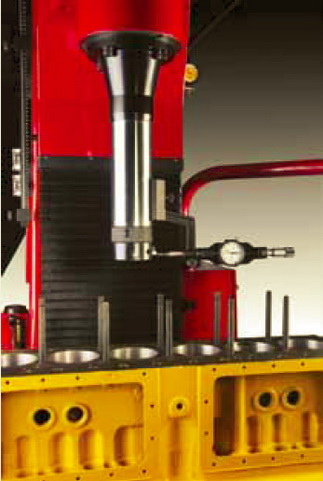

Пульт управления и электронный дисплей для контроля вращения, подачи шпинделя и стола, легкое и быстрое центрирование и расточки с помощью встроенной системы индикации, а с помошью установочного микрометра легко добиться точности и повторяемости расточки.

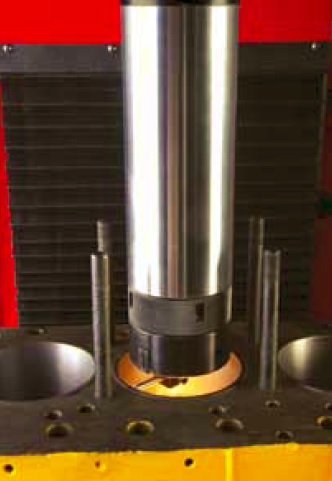

Расточной станок Расточной станок Расточной станок



ТЕХНИЧЕСКАЯ СПЕЦИФИКАЦИЯ

ПАРАМ-РЫ

VCB 700 / VCB M 700

VCB 1200 / VCB M 1200

VCB 1500 / VCB M 1500

VCB M 2200

VCB M 2500

Диаметры расточки со стандарт. шпинделями, мм 31- 150 31- 180 31- 320 31- 320 31- 400
Макс. глубина расточки, мм 380 460 700 860 1100
Макс. вертикал. перемещ. расточной головки, мм 580 830 930 1230 1330
Расстоян. от стола до расточной головки, мм 1090 -510 1260 -430 1530 -600 1860 -600 2130 -600
Мак. расстояние от шпинделя до направл. колонки, мм 280 340 370 450 520
Использ. размеры стола, мм 900 x370 1200 x400 1550 x500 1800 x600 3000 x700
Продольн. ход стола, мм 880 980 1530 1780 2530 / 2950
Попереч. ход стола, мм 65 80 130 180 230
Обрабат. поверх. для верхней плоскости блока*, мм 250* 320* 380* 420* 480*
Скорость вращения шпинделя, об/мин 240- 480 0- 500 0- 500 0- 500 0- 500
Автомат. подача расточной головки, мм/об 0,13 0,09- 0,18 0,05- 0,25 0,05- 0,25 0,05- 0,25
Автомат. подача стола для обработки плоскости*, мм/мин - /40- 80 - /40- 80 - /40- 80 0- 150 0- 150
Главный шпиндел. двигатель вращения, кВт 1- 0,75 2 3 5 7,5
Двигатель быстрой подачи расточной головки, кВт 0,75 0,75 0,75 0,75 1,25
Двигатель быстрой автомат. подачи стола для обработки плоскости*, кВт 0,3/ 0,17* 0,3/ 0,17* 0,3/ 0,17* 0,3/ 0,17* 0,3/ 0,17*
Двигатель привода расточной головки, кВт 0,5 0,5 0,5 0,5 1,0
Габариты: длина x ширина x высота, мм 1700 x 1080 x 2000 1800 x 1200 x 2170 2150 x 1350 x 2400 2800 x 1500 x 3170 4150 x 1750 x 3400
Требуемое рабочее простр-во для установки станка, мм 2580 x 1145 x 2230 2780 x 1250 x 2570 3680 x 1480 x 2700 4780 x 1750 x 3570 5680 x 2480 x 3700
Приблиз-но чистый вес, кг 1350 1600 2400 3600 4400
Приблиз-но вес брутто, кг 1600 1850 2750 3850 4750
Размеры и объем упаковки, м/м3 1,36x 1,24x 2,20= 3.71 1,56x 1,30x 2,30= 4,66 2,65x 1,5x 2,54 = 6,12 3,56x 2,30x 3,30= 8,66 3,65x 2,5x 3,54 = 10,12

* Для модификаций станков M, предусматривающих возможность обработки плоскости блоков цилиндров.


СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ


Заточное приспособление для резцов

  • Электрическое оборудование с системой управления низкого напряжения.
  • Система центрирования.
  • Система управления подачей расточной головки.
  • Фрезерный шпиндель.
  • Фрезерный инструмент вставного типа
  • 2 параллели 100мм с болтами.
  • 2 параллели 200мм с болтами.
  • Расточной шпиндель 46 мм в комплекте
  • Расточной шпиндель 60 мм в комплекте
  • Расточной шпиндель 85 мм в комплекте
  • Расточная головка 125 мм
  • Расточная головка 175 мм
  • Резец расточной 18х37 мм
  • Резец расточной 18х47 мм
  • Резец расточной 18х70 мм
  • Резец расточной 18х95 мм
  • Резец фасочный 60 мм
  • Резец фасочный 85 мм
  • Установочный микрометр в комплекте
  • 4 фиксирующих зажима с болтами.
  • Система центрирования с индикатором
  • Индикатор глубины обработки
  • Крепежные болты
  • Набор гаечных ключей.
  • Инструкция по эксплуатации и список запасных частей.


Обратите внимание - в стандартную комплектацию входят все необходимые расточные шпиндели!

Ориентировочные отпускные цены (USD, без НДС и транспорта) в стандартной комплектации:
VCB 1200 - 21 740.00
VCBM 1200 - 25 280.00
VCB 1500 - 30 760.00
VCBM 1500 - 35 860.00
VCBM 2200 - 65 730.00
VCBM 2500 - 82 720.00


ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ

  • Шпиндель 36 мм, в комплекте
  • Шпиндель 46 мм, в комплекте
  • Шпиндель 60 мм, в комплекте
  • Шпиндель 85 мм, в комплекте
  • Шпиндель для диаметра 125 мм, в комплекте
  • Расточная головка 125 мм
  • Расточная головка 175 мм
  • Расточная головка 225 мм
  • Расточная головка 275 мм
  • Фрезерный инструмент вставного типа
  • Зажимное приспособление для цилиндров мотоциклов
  • Быстрое зажимное приспособление для блоков цилиндров
  • Регулируемое универсальное наклонное зажимное приспособление 60 и 90 град.
  • Приспособление для зажима V-образных блоков и головок
  • Установочные параллели 100 мм (2 шт.)
  • Установочные параллели 130 мм (2 шт.)
  • Установочные параллели 200 мм (2 шт.)
  • Зажим с Т-болтом и гайкой
  • Резец проходной 18х47 мм
  • Резец проходной 18х70 мм
  • Резец проходной 18х95 мм
  • Резец фасочный 60 мм
  • Резец фасочный 85 мм

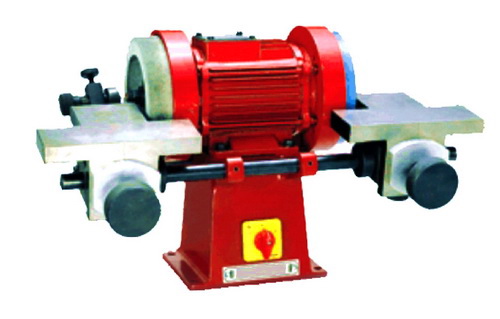

  • Приспособления и инструмент для заточки резцов, включая электрический двигатель, абразивный круг, алмазный круг, зажимное приспособление.







Информация о ценах на оборудование имеет справочный характер и не является публичной офертой, определяемой статьей 437 ГК РФ. Для более точной информации свяжитесь, пожалуйста, с представителем компании Dalcan.
