Станки для обработки плоскостей головок и блоков цилиндров DALCAN Machines Denmark


НАСТОЯЩЕЕ ЕВРОПЕЙСКОЕ КАЧЕСТВО ПО ДОСТУПНОЙ ЦЕНЕ!


Линия станков DALCAN Machines Denmark

Плоскошлифовальный станок


Широкая линия высокоточных станков для шлифования и фрезерования плоских поверхностей блоков, головок блока цилиндров и других деталей с максимальной длиной обработки до 2000 мм. Окраска в красный цвет, но возможен и любой другой цвет по выбору заказчика.

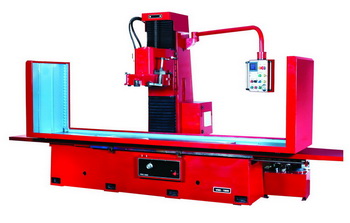

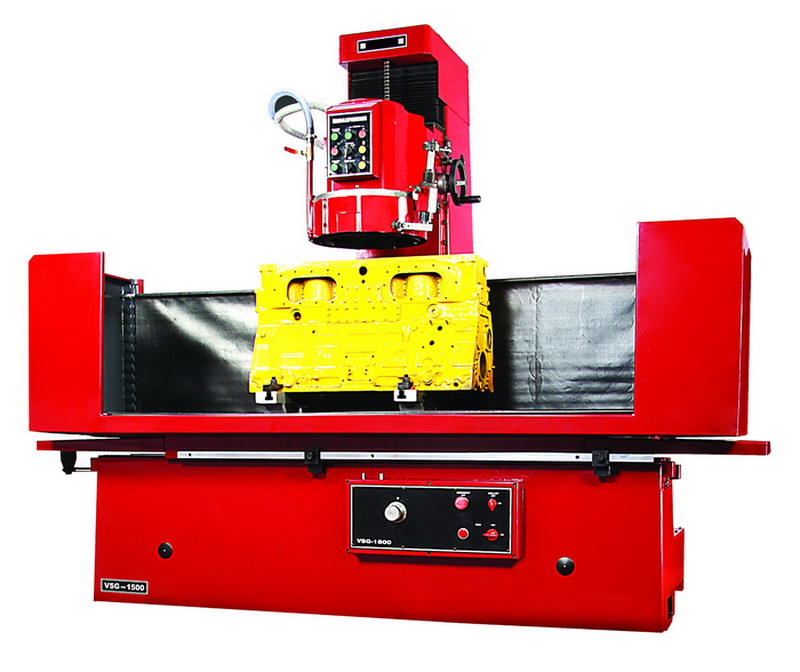

  Плоскошлифовальный станок DALCAN Machines Denmark VSG 10 - нажмите, чтобы увеличить   Плоскошлифовальный станок DALCAN Machines Denmark VSG 17 - нажмите, чтобы увеличить


Отличительные особенности станков VSG


  • Гидравлическая подача стола с переменной скоростью.
  • Шпиндель на регулируемых роликоподшипниках.
  • Передача от двигателя на шпиндель специальным ремнем.
  • Отдельная охлаждающаяся установка с резервуаром и фильтрацией.
  • Сегментированный круг с 8-12 сегментами для обработки стальных, чугунных и алюминиевых деталей.
  • Приспособление для фрезеровки с резцами.
  • Главное устройство управления подачей.



ТЕХНИЧЕСКАЯ СПЕЦИФИКАЦИЯ


ПАРАМЕТРЫ

VSG 1300

VSG 1500

VSG 1800

Максимальная длина обработки мм 1200 1300 1650
Максимальная ширина обработки мм 360 410 410
Рабочая поверхность стола мм 1200x300 1300x360 1500x400
Максимальное перемещение стола мм 1380 1500 1850
Автоматическая подача стола мм/мин 0-5000 0-3000 0-3000
Расстояние от шпинделя до направляющих колонны мм 310 420 420
Мин. высота от стола до круга мм 130 150 200
Макс. высота от стола до круга мм 750 850 950
Вертикальная подача круга мм 620 700 750
Диаметр шлифовального круга мм 370 420 420
Диаметр обработки резцами мм 350 400 400
Скорость вращения круга об/мин 700-1400 180-1400 180-1400
Скорость вращения резцовой головки об/мин 180-360 180-360 180-360
Главный шпиндельный двигатель кВт 5 6,5 6,5
Вспом. шпиндельный двигатель кВт 1,3-0,8 1,3-0,8 1,3-0,8
Двигатель гидравлического насоса кВт 1 1 1
Двигатель насоса охлаждения кВт 0,12 0,12 0,12
Габариты: длина x ширина мм 2000x1470 2300x1570 2600x1570
Высота машины мм 2050 2050 2050
Требуемое рабочее пространство: длина x ширина мм 4380x1370 4380x1370 5380x1370
Габариты упаковки м 2,30x1,31
x2,24
2,52x1,58
x2,31
3,28x1,56
x2,26
Чистый вес приблизительно кг 1700 2100 2800
Вес с упаковкой приблизительно кг 1950 2450 3150


СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ


  • Комплектная гидравлическая система станка.
  • Электрическая система 24 В
  • Система охлаждения с резервуаром охлаждающей жидкости и электронасосом
  • Комплект брызговиков
  • Параллели высотой 135 мм с болтами
  • Т-болты с гайками и шайбами
  • Сегментированный круг 350 мм с 8 абразивными брусками
  • Зажимы для блоков
  • Зажимы для головок блока
  • Оправка для балансировки круга
  • Устройство для правки круга
  • Держатель для фрезерования с резцом 16 мм
  • Набор гаечных ключей
  • Руководство по эксплуатации



ОБРАТИТЕ ВНИМАНИЕ - в стандартной комплектации станка есть все необходимые инструменты и приспособления!



Ориентировочные отпускные цены (Евро) в стандартной комплектации:


VSG 1500 - 24 700.00 Евро
VSG 1800 - 34 500.00 Евро

ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ


  • Прижим для блоков цилиндров
  • Универсальное приспособление для зажима головок блока
  • Приспособление для зажима головок блока
  • Устройство для зажима головок блока
  • Балансировочный стенд для кругов
  • Комплект для шлифования маховиков и корзин сцепления с оснасткой
  • Сегментированный шлифовальный круг 400 мм
  • 2 параллели 50 мм с болтами
  • Фиксирующий Т-болт
  • Комплект сегментов универсальные (8 шт.)
  • Устройство для правки круга
  • Фрезерный резец 12 мм






Информация о ценах на оборудование имеет справочный характер и не является публичной офертой, определяемой статьей 437 ГК РФ. Для более точной информации свяжитесь, пожалуйста, с представителем компании Dalcan.
