Горизонтально-расточные станки DALCAN Machines Denmark


НАСТОЯЩЕЕ ЕВРОПЕЙСКОЕ КАЧЕСТВО ПО ДОСТУПНОЙ ЦЕНЕ!


Линия станков DALCAN Machines Denmark

Горизонтально-расточной станок DALCAN Machines Denmark серии LBM 1500

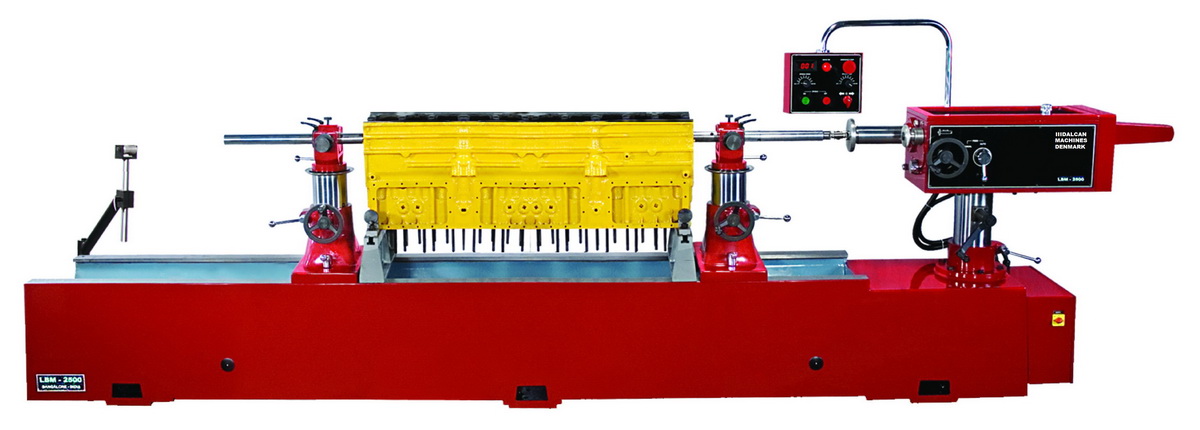

Горизонтально-расточной станок DALCAN Machines Denmark серии LBM 2500

Простые, но очень точные, удобные и надежные станки для расточки отверстий подшипников головок и блоков цилиндров любых двигателей диаметром от 22 до 200 мм. Выпускаются 2 модели, отличающиеся максимально допустимой длиной обрабатываемого блока цилиндров - LBM 1500 (1500 мм) и LBM 2500 (2500 мм). Окраска станков в красный цвет, но также может быть заказан любой цвет по выбору заказчика.


Технические особенности:

Станина
Тяжелая станина из состаренного чугуна с ребрами жесткости, исключающая влияние вибраций на точность обработки.


Установка блока цилиндров и настройка
Приблизительное центрирование детали с помощью конусов и окончательное центрирование с помощью двух универсальных центрирующих устройств с индикатором часового типа. Специальные суппорты обеспечивают точную выверку положения борштанги относительно поверхности блока. Полная универсальность станка для ремонта любых деталей - диапазон расточки от 24 до 225 мм.


Передняя бабка
Расточная бабка установлена на вертикально регулируемом суппорте, что обеспечивает быструю и точную выверку положения шпинделя относительно борштанги. Органы управления сгруппированы на выносном пульте у передней бабки для удобства оператора. Плавная регулировка частоты вращения и подачи шпинделя с реверсированием направления вращения и подачи. Расточный шпиндель с двумя концевыми выключателями и возможностью применения удлинителей для увеличения длины расточки. Автоматическое смазывание механизма передней бабки.


Суппорты борштанги
Суппорты борштанги вертикально регулируются, поворачиваются и перемещаются во всех плоскостях. Плавающие и регулируемые подшипники борштанги с возможностью поперечного перемещения позволяют производить быструю выверку положения блока.


Особенности устройства

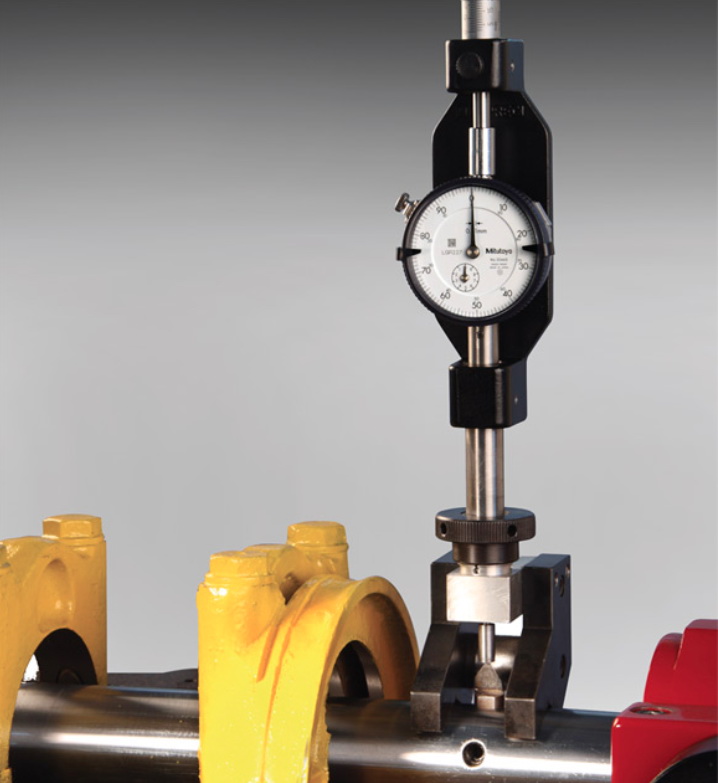

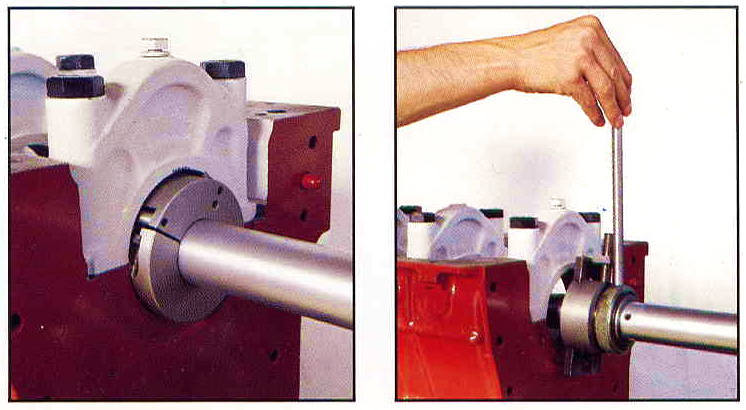

Центроискатель и установочное приспособление для резцов - нажмите, чтобы увеличить Расточноя головка и приспособление для проточки торцев - нажмите, чтобы увеличить

Центроискатель, установочный микрометр для резца, резцовая головка и приспособление для проточки торцев


Технические характеристики станков:


Параметры

LBM 1500

LBM 2500

Максимальная длина блока мм 1500 2500
Мин. расстояние от станины до оси борштанги мм 400 400
Макс. расстояние от станины до оси борштанги Мм 800 800
Обрабатываемые диаметры с борштангой и резцовыми головками мм 24-225 24 - 225
Скорости вращения шпинделя об/мин 0 - 500 0 - 500
Быстрая ручная подача мм/об 100 100
Ручная микрометрическая подача мм/об 0.1 0.1
Автоматическая подача мм/об 0.05 - 0.1 0.05 - 0,1
Максимальное перемещение шпинделя мм 430 430
Мощность шпиндельного двигателя кВт 1,5 1,5
Габариты
Длина мм 3300 4000
Ширина мм 670 670
Высота мм 1400 1400
Габариты с упаковкой
Длина мм 3500 4200
Ширина мм 860 860
Высота мм 1550 1550
Вес
Без упаковки кг 1500 1700
С упаковкой кг 1800 2050


Стандартная комплектация станков:


  • Полный электрический монтаж низкого напряжения (24 Вт)
  • Пара установочных параллелей 100х550 мм
  • Пара установочных параллелей 200х550 мм
  • Пара установочных параллелей 100х750 мм (только для станка LBM 2500)
  • Борштанга 30х1600мм с подшипниками и центрирующими конусами
  • Борштанга 48х2000 мм с подшипниками и центрирующими конусами
  • Борштанга 60х3000 мм с подшипниками и центрирующими конусами (только для станка LBM 2500)
  • Расточная головка 90-140 мм для борштанги 48 мм
  • Расточная головка 140 мм для борштанги 60 мм (только для станка LBM 2500)
  • Комплект расточных резцов 7х22, 7х28, 12х55, 12х67 мм
  • Фасочный резец 12х69 мм
  • Установочный микрометр
  • Магнитное основание для микрометра
  • Центрирующее устройство с индикатором
  • Люнет для борштанги
  • Зажим для блоков цилиндров
  • Опоры станины с болтами
  • Анкерные болты
  • Пресс-масленка
  • Комплект сервичного инструмента
  • Руководство для оператора

ОБРАТИТЕ ВНИМАНИЕ - в комплект стандартного оборудования входят все необходимые борштанги!


Ориентировочные отпускные цены (Евро) в стандартной комплектации:


LBM 1500 - 18 500.00
LBM 2500 - 24 900.00

Дополнительное оборудование станков:


  • Борштанга 22х1200мм
  • Борштанга 30х1600мм
  • Борштанга 40х2000мм
  • Борштанга 48х2000мм
  • Борштанга 60х2500мм
  • Борштанга 60х3000мм
  • Подшипники для борштанги 22 мм
  • Подшипники для борштанги 30 мм
  • Подшипники для борштанги 40 мм
  • Подшипники для борштанги 48 мм
  • Подшипники для борштанги 60 мм
  • Центрирующий конус для борштанги 22 мм
  • Центрирующий конус для борштанги 30 мм
  • Центрирующий конус для борштанги 40 мм
  • Центрирующий конус для борштанги 48 мм
  • Центрирующий конус для борштанги 60 мм
  • Расточная головка 90 мм для борштанги 48 мм
  • Расточная головка 140 мм для для борштанги 60 мм
  • Расточная головка 180 мм для для борштанги 60 мм
  • Пара установочных параллелей 100 мм
  • Пара установочных параллелей 200 мм
  • Комплект зажимов для блоков цилиндров
  • Резец расточной 7х22 мм
  • Резец расточной 7х28 мм
  • Резец расточной 12х55 мм
  • Резец расточной 12х67 мм
  • Микрометрический нутромер с индикатором для измерения диаметров 35-100 мм
  • Микрометрический нутромер с индикатором для измерения диаметров 100-220 мм
  • Установочный микрометр
  • Магнитное основание для установочного микрометра
  • Центрирующее устройство с индикатором





Информация о ценах на оборудование имеет справочный характер и не является публичной офертой, определяемой статьей 437 ГК РФ. Для более точной информации свяжитесь, пожалуйста, с представителем компании Dalcan.


DALCAN MACHINES-Denmark, DK-7100 Vejle, Denmark, phone +45 24 21 31 88, +7 926 883 85 07, e-mail: info@dalcan.ru
