Авторемонтные станки - DALCAN Machines Denmark:



Шлифовальные станки для коленчатых валов модели CSG


ЕВРОПЕЙСКОЕ КАЧЕСТВО ПО ДОСТУПНЫМ ЦЕНАМ!


Эти шлифовальные станки удовлетворяют техническим требованиям тех, кто должен восстанавливать одновременно как индивидуальные коленчатые валы, так и малых или средних размеров серии коленчатых валов, все они имеют бабки с поперечным перемещением и быстрым вращением патронов на 360º, плавное регулирование вращения обрабатываемой детали и другие полезные особенности.



Линия станков DALCAN Machines Denmark

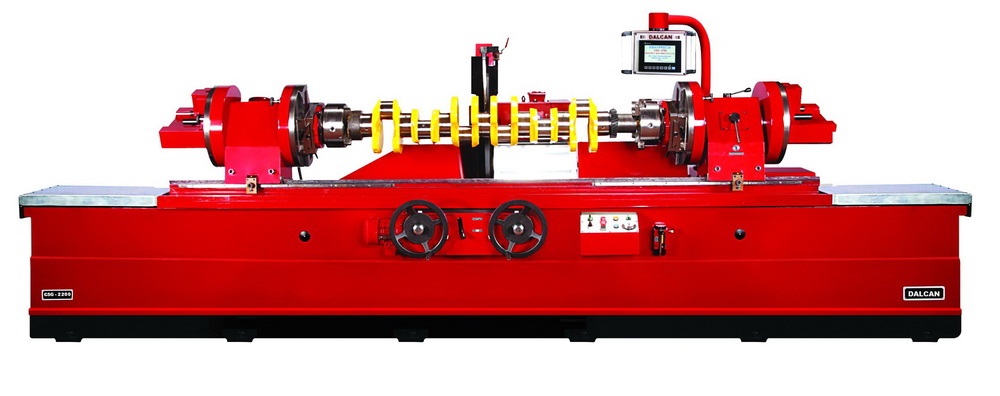

Шлифовальный
станок для коленвалов DALCAN Machines Denmark CSG 2200


Эти недорогие станки поставлены на производство на основании большого опыта персонала фирмы DALCAN Machines в производстве прецизионного оборудования для восстановления двигателей.


Важными особенностями новых шлифовальных станков являются гидромотор привода передней бабки, гидравлический прижим центра задней бабки и электронный дисплей, что определяет новую линию станков как соответствующую лучшим существующим образцам самых известных мировых производителей.


В зависимости от размера коленчатых валов Вы можете выбрать один из точных шлифовальных станков, который удовлетворяет Вашим потребностям лучше всего: CSG 1500, CSG 2200 или CSG 2750. Можно также выбрать их дополнительное оснащение.


Шлифовальный станок для небольших коленвалов DALCAN Machines Denmark CSG 1500 - нажмите, чтобы увеличить  Универсальные шлифовальные станки DALCAN Machines Denmark CSG 2200 - нажмите, чтобы увеличить   Шлифовальные станки для больших коленвалов DALCAN Machines Denmark CSG 2750



Отличительные особенности станков:

  • Тяжелая чугунная литая и состаренная станина - исключительная стабильность характеристик станка.
  • Гидравлическая подача стола - быстрота.
  • Гидравлический прижим заднего центра - удобство работы.
  • Гидравлический мотор привода передней бабки - исключительная плавность работы и высокая долговечность.
  • Легкая замена патронов на центры, а также установка центров в патроны - производительность.
  • Электронный дисплей с контролем параметров - точность работы.
  • Автоматическая подача стола - возможность круглого шлифования.


Особенности станков

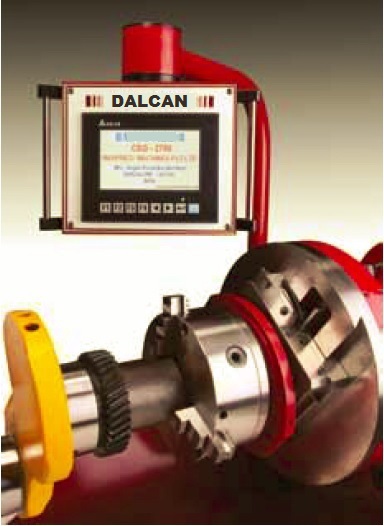

Точная центросместительная система и электронный дисплей

Особенности станков

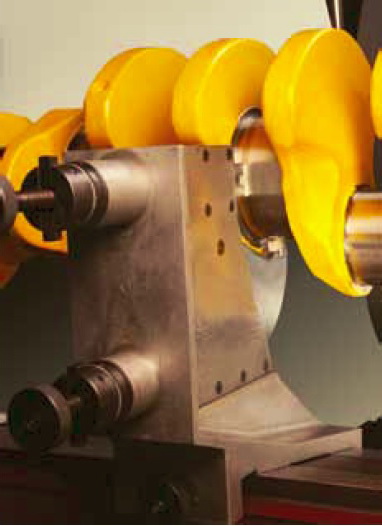

Жесткий и прочный люнет для точного шлифования тяжелых валов

Особенности станков

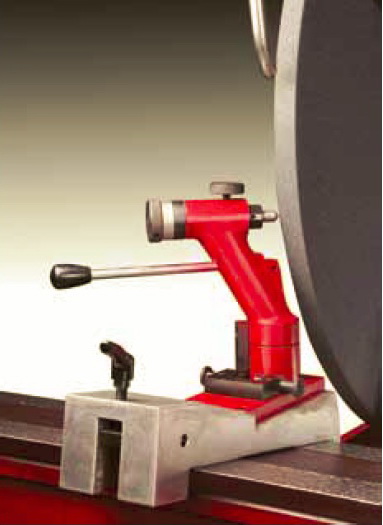

Приспособление для правки радиуса круга


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ


ПАРАМЕТРЫ

CSG 1500

CSG 2200

CSG 2750

Расстояние между центрами мм 1500 2150 2725
Расстояние между патронами мм 1450 2200 2800
Высота центров над столом мм 265 300 350
Диапазон колебаний вала над столом мм 530 600 700
Максимальный эксцентриситет вала по центрам мм 100 140 140
Максимальный диаметр шейки коленвала мм 160 180 200
Быстрое гидравлическое перемещение круга мм 150 175 350
Ручное микрометрическое перемещение круга мм 150 175 -
Подача круга на оборот мм 1 1 1
Ручная микрометрическая поперечная подача стола на оборот мм 11 11 11
Медленное гидравлическое поперечное перемещение стола мм/об 5,4 5,4 5
Быстрое гидравлическое поперечное перемещение стола мм/об 15,2 15,2 15,2
Скорости вращения шлифовального круга об/мин 900 780 780
Максимальный диаметр шлифовального круга мм 710 812 812
Ширина шлифовального круга мм 19-50 19-50 19-50
Диаметр патронов мм 200 250 250
Максимальный диаметр вала, удерживаемый в патроне мм 220 250 250
Перемещение люнета мм 30-100 30-160 30-160
Шпиндельные скорости об/мин 25-100 19-90 25-100
Максимальный вес коленвала при зажатии в патронах кг 250 500 1250

МОЩНОСТЬ

Главный двигатель шлифовального круга кВт  3,75/1440  5,5/1440  7,5/1440
Гидравлический двигатель кВт 0,5 0,5 0,5
Насос системы охлаждения кВт 0,13 0,13 0,13

РАЗМЕРЫ

Длина мм 3500 4500 5400
Ширина мм 1750 1750 2250
Высота мм 1550 1650 1650
Требуемое рабочее пространство мм 5000x1800 6000x2000 7000x2000
Приблизит. чистый вес кг 3250 4000 5500
Приблизит. вес отгрузки кг 4000 4500 6500
Размер упаковки м 3,61x1,84x1,7 4,61x1,84x1,8 5,61x2,34x1,8


КОМПЛЕКТ СТАНДАРТНОГО ОБОРУДОВАНИЯ


  • Комплектная гидросистема
  • Комплектная электросистема 24 V
  • Система охлаждения с баком, шлангами и форсунками
  • Комплект брызговых кожухов
  • Пара самоцентрирующихся 3-кулачковых патронов с 2-мя комплектами кулачков
  • Шлифовальный круг со ступицей
  • Ступица круга
  • Комплект центров
  • Люнет нормальный
  • Устройство для правки боковой, лицевой стороны круга
  • Устройство для правки радиуса
  • Алмаз
  • Выравнивающие опорные пластины с болтами
  • Анкерные болты
  • Набор дополнительных противовесов с болтами
  • Прибор для проверки эксцентриситета с индикатором
  • Центроискатель
  • V-образное центририрующее приспособление
  • Оправка для балансировки круга
  • Съемник для снятия круга
  • Комплект ключей
  • Пресс-масленка
  • Инструкция по эксплуатации


Ориентировочные отпускные цены (Евро) в стандартной комплектации:
CSG 1500 - 46 500.00
CSG 2200 - 61 000.00
CSG 2750 - 80 500.00


ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ, ИНСТРУМЕНТ И ПРИСПОСОБЛЕНИЯ


  • Прибор для проверки эксцентриситета с индикатором
  • V-образное центририрующее приспособление
  • Балансировочный стенд для кругов
  • Дополнительные противовесы
  • Переносное полировальное приспособление
  • Нормальный люнет
  • Тяжелый люнет
  • Ступица круга 203 мм для CGS-1500
  • Ступица круга 203 мм для CGS-2200, CGS-2750
  • Шлифовальный круг 710 x 203 x 16 мм
  • Шлифовальный круг 710 x 203 x 19 мм
  • Шлифовальный круг 710 x 203 x 25 мм
  • Шлифовальный круг 812 x 203 x 19 мм
  • Шлифовальный круг 812 x 203 x 25 мм
  • Шлифовальный круг 812 x 203 x 32 мм
  • Самоцентрирующийся патрон 200 мм с кулачками
  • Самоцентрирующийся патрон 250 мм с кулачками
  • Ключ для самоцентрирующегося патрона




Информация о ценах на оборудование имеет справочный характер и не является публичной офертой, определяемой статьей 437 ГК РФ. Для более точной информации свяжитесь, пожалуйста, с представителем компании Dalcan.


DALCAN MACHINES-Denmark, DK-7100 Vejle, Denmark, phone +45 24 21 31 88, +7 926 883 85 07, e-mail: info@dalcan.ru
